Первым делом составьте точный план расположения будущих розеток, выключателей и сантехнических точек. Минимальный стандарт для современных квартир – не менее одной розетки на каждые 4-5 метров стены. Для кухни рассчитывайте на 5-7 точек, учитывая мощную технику вроде варочной панели и духового шкафа. Продумайте установку розеток в ванной для фена или бритвы – они должны быть влагозащищенными (класс IP44 и выше) и подключаться через разделительный трансформатор или УЗО.
Выбор материалов определит срок службы всей системы на десятилетия. Для электрической части медный трехжильный кабель с двойной изоляцией (например, ВВГнг-LS) – единственно верный вариант. Сечение жил: 2.5 мм² для розеточных групп, 1.5 мм² для освещения и 4-6 мм² для мощных потребителей типа электроплиты или проточного водонагревателя. Что касается водоснабжения, полипропиленовые трубы с армированием стекловолокном для горячей воды и металлопластик – надежные и долговечные решения, которые исключают коррозию.
Согласование отключения стояков в управляющей компании – задача, которую нужно решить заранее. На это может уйти несколько дней. Заранее договоритесь с соседями сверху и снизу о времени работ, особенно если предстоит врезка в общий стояк. Просчитайте, чтобы все материалы были на объекте до старта, иначе простой бригады и перенос сроков вам гарантированы. Убедитесь, что мастер имеет допуск для работ под напряжением и опыта монтажа сантехнических систем. Профессиональную помощь в организации таких работ можно получить на https://mbr-group-msk.com/.
Оценка состояния существующих коммуникаций
Первым делом загляните в распределительный щиток. Если там стоят старые пробки-автоматы, а не современные модульные, это первый сигнал о необходимости полной проверки.
Осмотрите кабели, которые вы видите в зоне доступа (например, в подвале или на чердаке). Тревожные признаки:
- Оплетка хрупкая, крошится при легком сгибе;
- Металлические жилы потемнели, есть следы оплавления;
- Розетки и выключатели нагреваются во время использования.
Для водопроводных и канализационных магистралей алгоритм иной:
- Протрите доступные соединения сухой салфеткой и оставьте на 20-30 минут. Любое намокание – признак протечки.

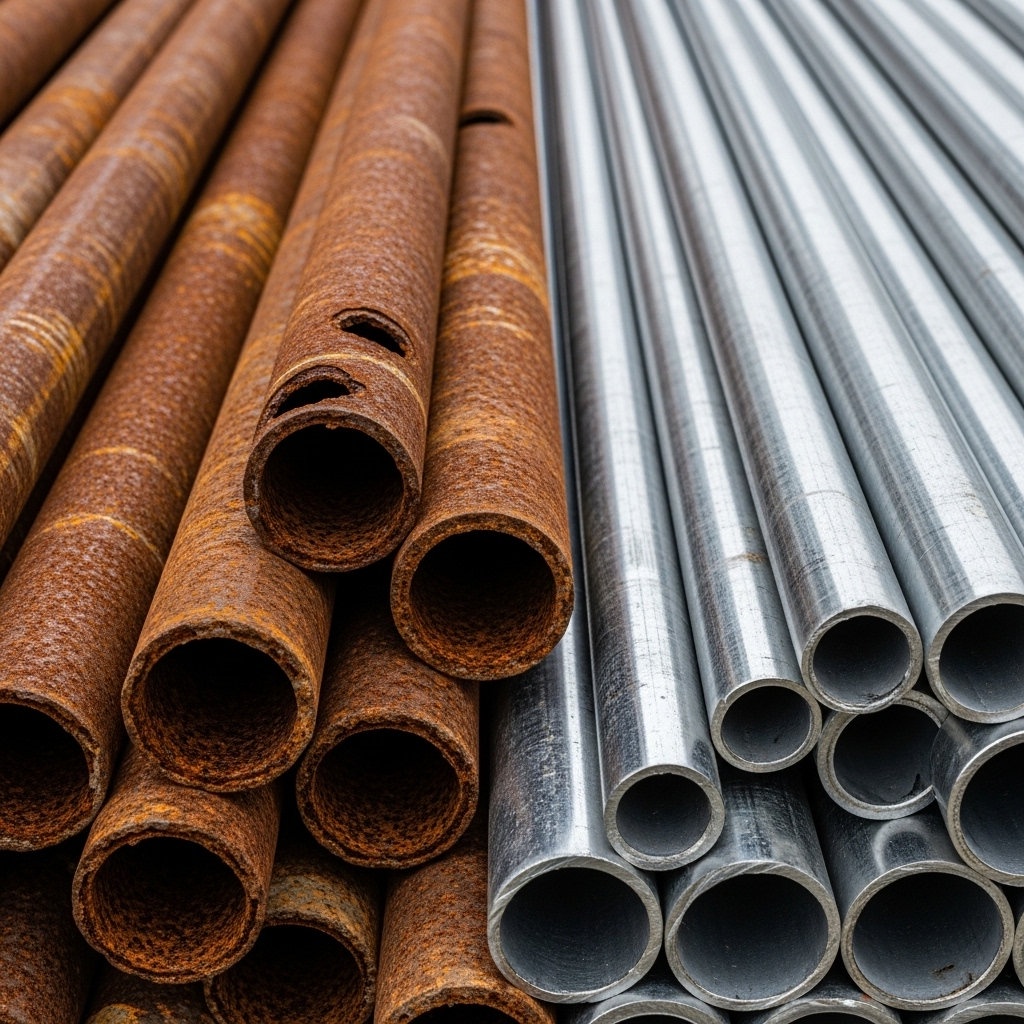

- Оцените материал магистралей: сталь сильно ржавеет со временем, а видимая ржавчина внутри сокращает сечение и ухудшает качество воды.
- Включите горячую воду на несколько минут. Если из крана течет ржавая или мутная жидкость, это говорит о коррозии внутри системы.
Не полагайтесь только на внешний осмотр. Для электрики обязательна проверка напряжения и нагрузки с помощью специального оборудования, а для водоводов – опрессовка давлением, чтобы выявить скрытые дефекты.
Создание детального проекта с учетом планировки
Первым делом возьмите точный план квартиры с размерами. Если готового чертежа нет, составьте его сами, промерив все стены, расстояния до окон и дверных проемов.
Расставьте на плане всю будущую мебель и крупную технику: холодильник, духовой шкаф, стиральную машину, телевизор, кондиционер. Это определит расположение розеток, выключателей и точек подключения.
Для силовых линий (розетки) предусмотрите не менее одной точки на каждые 4 метра стены. На кухне установите минимум 4-5 розеток на уровне 10-15 см от столешницы. Для мощных потребителей (электроплита, проточный водонагреватель) закладывайте отдельные кабели сечением не менее 4 мм² (медь) с собственными автоматами защиты.
Разметьте трассы для кабельных линий строго вертикально и горизонтально от точек потребления до распределительных коробок и щитка. Отступите от углов, дверных проемов и потолка 15-20 см. Сфотографируйте или занесите в план все проложенные пути – это убережет от повреждения при будущих работах.
Для водопроводных и канализационных магистралей укажите на схеме все сантехприборы: унитаз, раковину, душ, ванну, посудомоечную и стиральную машины. Учитывайте диаметры стояков и отводов (канализация – 50 мм для раковин, 110 мм для унитаза; водопровод – 20 мм для разводки).
Продумайте скрытый монтаж коммуникаций в штробах или за фальшстенами (из гипсокартона). Отметьте на проекте места запорных вентилей и ревизионных люков для доступа к ключевым узлам.
Согласуйте получившийся план с монтажниками. Убедитесь, что они понимают каждую деталь: тип кабеля, сечение, глубину штроб, места соединений. Такой подход исключит ошибки и переделки.
Выбор материалов: медь, кабели, тип труб
Для силовой сети используйте кабели с медными жилами, например, ВВГнг-LS или NYM. Медь надежнее алюминия: меньше ломается при затяжке в клеммах, выдерживает большие токи. Сечение жил – ключевой параметр. Для розеточных групп берите 2.5 мм², для освещения хватит 1.5 мм², а для мощных потребителей вроде электроплиты или проточного водонагревателя – минимум 4-6 мм².
Маркировка «нг-LS» означает, что изоляция не распространяет горение и выделяет мало дыма. Это критически важно для безопасности. Все контуры, особенно влажных зон (кухня, ванная), должны защищаться УЗО с током утечки не более 30 мА.
Для водопровода оптимальны трубы из сшитого полиэтилена (PEX) или металлопластика. Они не ржавеют, легко монтируются и гасят шум воды. Диаметр: для стояка и основных разводок – 20 мм, для подводки к сантехнике – 16 мм.
Отопительную систему лучше собирать из полипропиленовых труб (PPR) с армированием стекловолокном или алюминием. Они компенсируют тепловое расширение и держат высокую температуру. Для скрытого монтажа в стяжке или стенах берите только цельные бухты, без соединений, чтобы исключить риск протечек.
Подбор автоматики и запорной арматуры
Начните с составления подробной схемы инженерных систем, где каждая линия и ветка будет иметь собственный отключающий элемент.
Для водопровода диаметром до 20 мм (¾ дюйма) достаточно шаровых кранов с рукояткой-«бабочкой». На трубах 25 мм и более устанавливайте модели с рычажной ручкой для удобства и быстрого перекрытия потока.
Обязательно поставьте отсекающие краны на каждую сантехническую точку (унитаз, смеситель, стиральную машину) и на входе в квартиру после счетчика. Это позволит локально устранять протечки, не отключая воду во всем жилище.
Выбирайте арматуру с маркировкой «PN16» или «PN20» (рабочее давление 16 или 20 бар) и цельным латунным корпусом. Дешевые силуминовые аналоги недолговечны и могут разрушиться при попытке закрыть кран.
Для электрической сети ключевой элемент – модульный автоматический выключатель (АВ) в щитке. Его номинал (16А, 25А) должен строго соответствовать сечению подведенного кабеля (2.5 мм² для розеток, 1.5 мм² для освещения).
Разделите цепи на группы: розетки в каждой комнате, освещение, мощная техника (плита, бойлер) – все на отдельные автоматы. Это повысит безопасность и упростит поиск неисправности.
Дополните защиту устройством защитного отключения (УЗО) с током утечки 30 мА на линии кухни, ванной и детской комнаты. Для полной защиты от скачков напряжения установите реле напряжения.
Не экономьте на бренде: продукция таких марок, как ABB, Legrand, Schneider Electric, гарантирует точное срабатывание и долгий срок службы.
Согласование перепланировки с ответственными службами
Первым шагом обратитесь в БТИ или МФЦ для получения технического паспорта на вашу квартиру. Этот документ – основа для всех последующих действий.
Закажите у сертифицированного проектировщика эскизный проект будущих изменений. Он должен четко отображать все планируемые корректировки: снос или возведение перегородок, изменение расположения сантехнического оборудования.
Подайте пакет документов в органы жилищной инспекции вашего города. В стандартный набор входят: заявление, технический паспорт, проект перепланировки, правоустанавливающие документы на жилплощадь, согласие всех прописанных жильцов.
Особое внимание уделите зонам с инженерными коммуникациями. Перенос стояков каналиции, водоснабжения или отопления требует отдельного, часто более сложного, согласования с управляющей компанией и ресурсоснабжающими организациями.
Средний срок рассмотрения заявления составляет 45 рабочих дней. Получив положительное решение, можно приступать к реализации проекта. Все работы должны строго соответствовать утвержденному плану.
После завершения всех строительно-монтажных мероприятий необходимо вызвать комиссию из жилищной инспекции для составления акта о завершении переустройства. Этот акт – основание для внесения изменений в технический паспорт.
Подготовка инструмента и материалов
Соберите полный набор приспособлений, чтобы не отвлекаться на поиски в процессе. Вам понадобится инструмент для демонтажа и монтажа.
Для демонтажа старых линий обязателен перфоратор с бурами и зубилом-лопаткой для штробления. Без него работа превратится в мучение. Также запаситесь болгаркой с алмазным диском для чистых пропилов, мощным шуроповертом, пассатижами, кусачками и набором отверток.
Для сборки новой электрической части необходим специальный инструмент: индикаторная отвертка или мультиметр для проверки напряжения, стриппер для зачистки изоляции, обжимные клещи для гильз, нож монтажный. Не экономьте на устройстве для проверки цепи (мегомметре) – он выявит скрытые дефекты изоляции.
| Для электромонтажа | Для монтажа водоснабжения |
|---|---|
| Кабель ВВГнг-LS 3х2,5 мм² для розеток | Трубы полипропиленовые PN20 или металлопластиковые |
| Кабель ВВГнг-LS 3х1,5 мм² для освещения | Комплект фитингов (уголки, муфты, тройники) |
| Автоматические выключатели (16А для розеток, 10А для света) | Шаровые краны, фильтр грубой очистки |
| Монтажные коробки, подрозетники | Паяльник для ПП-труб или пресс-клещи для металлопластика |
| Кабель-каналы или гофрированные трубы | Труборез, калибратор, фаскосниматель |
При выборе кабеля для новой электрической сети сразу закладывайте запас мощности. Для розеточных групп берите сечение не менее 2,5 мм², для линии освещения – 1,5 мм². Для мощных потребителей (плита, духовка, бойлер) требуется отдельная линия кабелем 3х4 мм² или толще. Используйте только медные жилы.
Не покупайте самые дешевые электроустановочные изделия (розетки, выключатели) и автоматы. Низкокачественная арматура – частая причина проблем. Автоматы защиты должны быть от одного проверенного производителя (например, ABB, Schneider Electric, Legrand).
Для скрытой прокладки коммуникаций потребуется гипсовая штукатурка или алебастр для быстрого закрепления коробок и заделки штроб, а также монтажная пена для фиксации труб в стенах. Убедитесь, что у вас есть средства индивидуальной защиты: очки, респиратор, перчатки.
Демонтаж старых коммуникаций
Начните с полного отключения электричества на щитке, убедившись в отсутствии напряжения в сети с помощью специального прибора-пробника.
Алгоритм действий для удаления ветхих проводов:
1. Откройте распределительные коробки, чтобы получить доступ к соединениям.
2. Отсоедините все кабели от клемм, клеммников и прочих точек подключения.
3. Аккуратно извлеките линии из монтажных каналов, не прилагая излишних усилий, чтобы не повредить штукатурку.
Важно: Нельзя разбирать конструкции, если к ним подведено напряжение. Маркируйте каждый демонтированный провод, чтобы избежать путаницы при дальнейших операциях.
При ликвидации металлических трубопроводов сначала перекройте вентиль водоснабжения и слейте остатки жидкости. Используйте инструмент для работ по металлу (например, болгарку) для аккуратного разрезания магистралей на участках.
Для старых систем из пластика процесс проще: после отключения от стояка конструкция разбирается по резьбовым соединениям или также нарезается.
Обязательно подготовьте помещение: уберите мебель, закройте поверхности от пыли, обеспечьте хорошее освещение и вентиляцию. Работайте в перчатках и защитных очках.
Полностью удаляйте старые элементы: оставленные в стенах кабели или трубы создают риск неполадок в будущем. Каждый канал после извлечения трассы рекомендуется зачистить от мусора и обработать грунтовкой.
Прокладка новых труб и кабельных каналов
Сразу составляйте детальный план-схему с указанием всех точек потребления: розеток, светильников, смесителей, унитаза. Это основа для расчета материалов и предотвращения ошибок.
Для силовых линий:
- Используйте медные жилы сечением не менее 2.5 мм² для розеточных групп и 1.5 мм² для освещения.
- Каждую мощную технику (стиральная машина, варочная панель, духовой шкаф) запитывайте отдельной линией от щитка с собственным автоматом.
- Обязательно прокладывайте третий, заземляющий провод (система TN-S).
Для водоснабжения и отопления:
- Отдайте предпочтение полипропиленовым (для горячей и холодной воды) или металлопластиковым конструкциям. Они долговечны и не подвержены коррозии.
- Диаметр магистралей: для основных стояков – 20-25 мм, для подводки к точкам – 16-20 мм.
- Предусмотрите запорные шаровые краны на каждую линию для возможности локального отключения без перекрытия всей системы.
Правила монтажа трасс:
- Размещайте электрические линии строго вертикально или горизонтально над розетками и выключателями. Избегайте диагоналей.
- Соблюдайте отступы: от углов, потолка, пола – не менее 15 см; от газовых магистралей – минимум 40 см.
- Провода укладывайте в гофрированные трубы (гофры) для дополнительной защиты и простоты замены в будущем.
- Водопроводные коммуникации прокладывайте с небольшим уклоном (0.5 см на 1 метр) для стока воды.

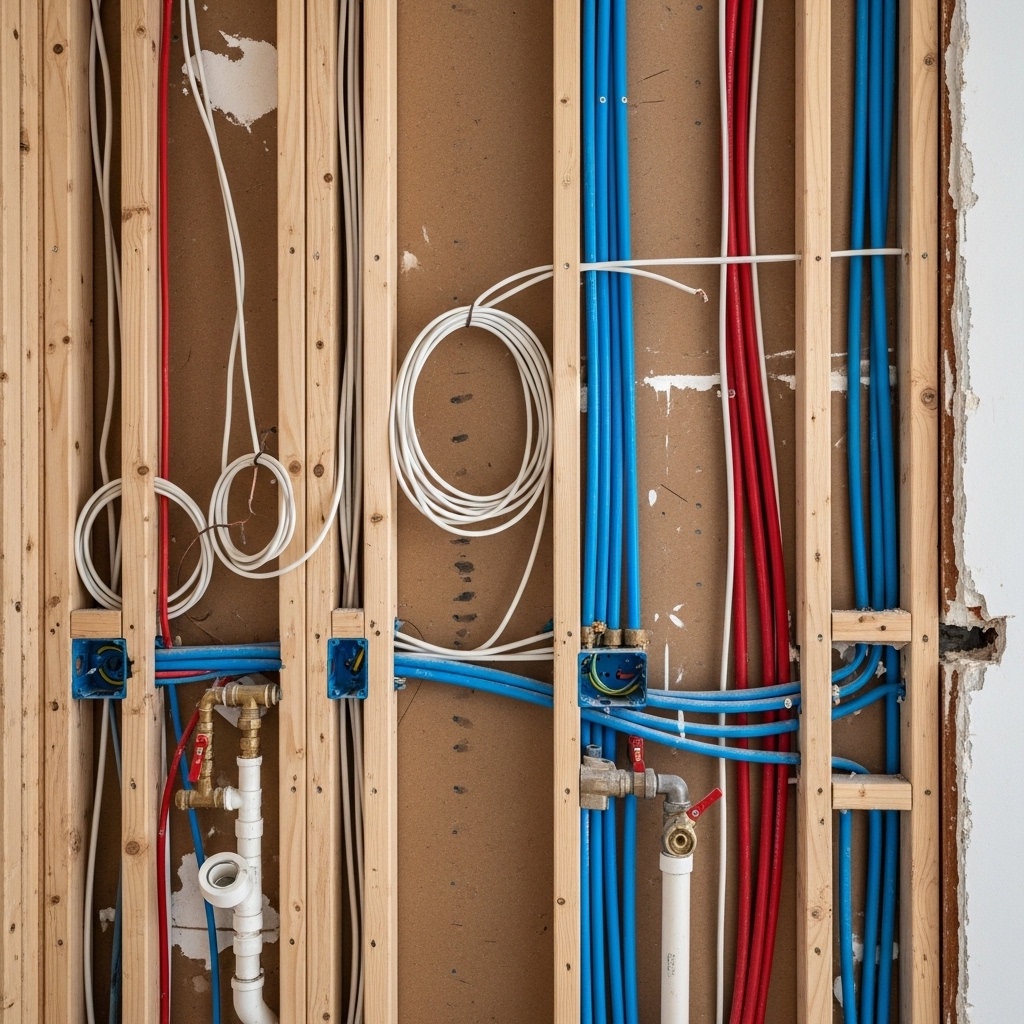

- В стенах под штукатурку делайте штробы, для гипсокартонных конструкций – закладывайте линии за обшивку.
Перед финишной отделкой сфотографируйте все проложенные пути. Эти снимки помогут избежать повреждений при последующих работах (сверлении, забивании гвоздей).
Проверка герметичности и качества соединений
Начинайте испытания только после полного монтажа всех участков инженерных систем.
Для водопроводных магистралей: перекройте главные краны и создайте рабочее давление на 1.5-2 атмосферы выше нормы. Внимательно осмотрите каждый стык в течение 30 минут – появление даже мелких капель сигнализирует о неполадке.
Электрические контакты проверяйте мультиметром: сопротивление в месте соединения должно стремиться к нулю. Дополнительно используйте тепловизор после 15-20 минут подачи максимальной нагрузки – перегретые точки покажут некачественный монтаж.
Для проверки канализационных стояков залейте в систему 2-3 ведра воды. Отсутствие протечек подтвердит правильность сборки.
Обязательно сверьтесь со схемой разводки – все коммуникации должны быть доступны для последующего обслуживания.
Электромонтажные работы и установка приборов
Сразу составьте план расположения всех точек: розеток, выключателей, светильников и стационарной техники. Для кухни и ванной это особенно критично: предусмотрите отдельные линии для варочной панели, духового шкафа, стиральной и посудомоечной машины.
Сечение кабеля – ключевой параметр. Для линии освещения достаточно 1.5 мм², для стандартных розеток – 2.5 мм². Для мощных потребителей (электроплита, бойлер, кондиционер) необходим кабель сечением 4 мм² или более, рассчитанный на ток до 32-40 А.
Обязательно разделите цепи на группы, каждая со своим автоматом в щитке. Это повысит безопасность и упростит поиск неисправностей. Установите УЗО на линии ванной, кухни и детской комнаты для защиты от токов утечки.
Используйте только медные провода, например, ВВГнг-LS. Этот тип кабеля не распространяет горение и имеет низкое дымовыделение. Прокладывайте линии строго вертикально или горизонтально, отступив 15-20 см от потолка, чтобы избежать повреждений при будущих работах.
В сырых помещениях применяйте влагозащищенные розетки со степенью защиты IP44 и выше. Заземление всех электроприборов – обязательное условие. Ни в коем случае не соединяйте медные и алюминиевые провода напрямую, используйте специальные клеммники.
После завершения монтажа обязательно вызовите электрика для проверки всей системы специальными приборами (мегомметром) и составления исполнительной схемы. Это ваш главный документ на будущее.
