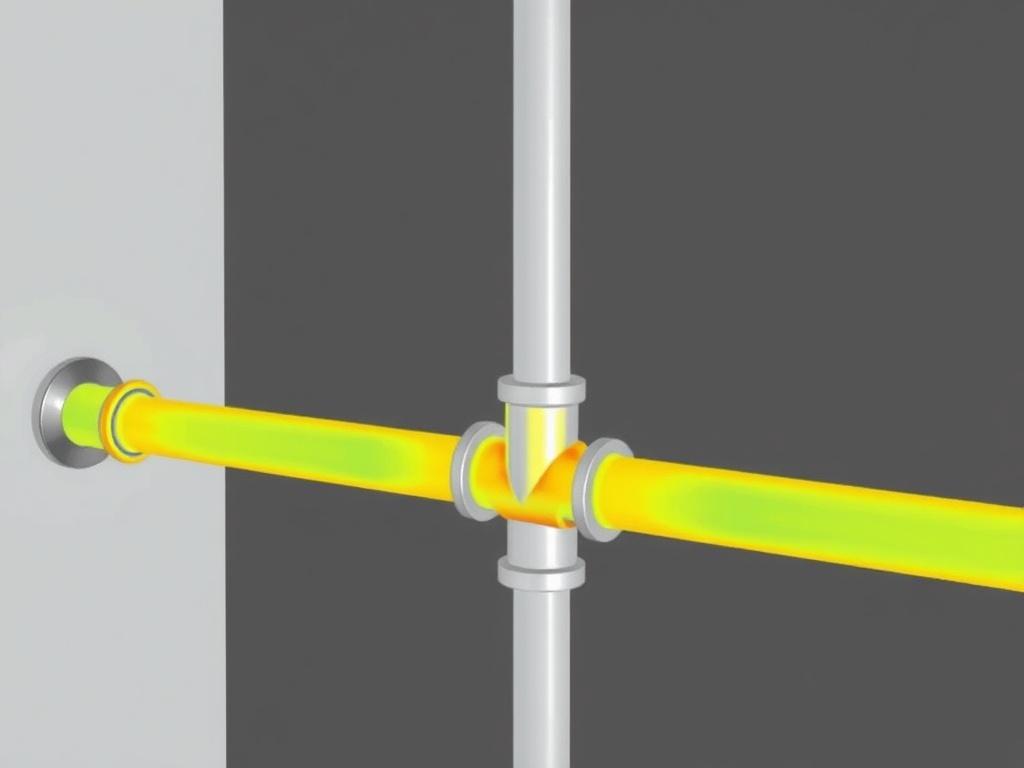

Стальная труба длиной 100 метров при нагреве до 200° C удлиняется почти на 20 сантиметров. Это явление называется тепловым расширением. Оно создает высокие напряжения в трубопроводных системах, может привести к серьезным разрушениям. Поэтому тепловое расширение нужно учитывать при изготовлении стальных трубопроводов для установок и оборудования разного типа.
Физическая природа теплового расширения
Понимание природы теплового расширения и методов его компенсации позволяет предупреждать аварии. Поэтому нужно разобрать это явление поэтапно, начиная с физических основ и заканчивая практическими решениями.
Сначала нужно рассмотреть тепловое расширение на молекулярном уровне. Атомы в кристаллической решетке металла можно сравнить с крошечными шариками, которые соединены пружинками. При нагреве они начинают колебаться с большей амплитудой. Атомы отталкиваются друг от друга сильнее, чем притягиваются. Это приводит к увеличению среднего расстояния между атомами, что приводит к расширению материала.
Коэффициент линейного расширения показывает, на сколько увеличится длина материала при нагреве на один градус. Для углеродистой стали этот коэффициент составляет 11-13 × 10⁻⁶ 1/°C, для нержавеющей стали – 17-18 × 10⁻⁶ 1/°C, а для алюминия – 23 × 10⁻⁶ 1/°C. Эти цифры кажутся незначительными, но при больших размерах и резких температурных перепадах создают колоссальное напряжение.
Удлинение трубы рассчитывается по формуле: ΔL = L₀ × α × ΔT, где:
- L₀ – первоначальная длина;
- α – коэффициент расширения;
- ΔT – изменение температуры.
Для стальной трубы длиной 100 метров расчет выглядит так: ΔL = 100 м × 12 × 10⁻⁶ 1/°C × 180°C = 0,216 м или 21,6 см.
Разрушительная сила неконтролируемого теплового расширения
Если при нагреве трубопровода нет возможности свободно расширяться из-за жесткого закрепления, то в металле возникают термические напряжения. Их величина рассчитывается по формуле: σ = E × α × ΔT, где E – модуль упругости материала.
Для стали с модулем упругости 200 ГПа при нагреве на 100° C термическое напряжение составит: σ = 200 × 10⁹ Па × 12 × 10⁻⁶ 1/°C × 100°C = 240 МПа. Это значение приближается к пределу текучести обычной конструкционной стали, который составляет 250-300 МПа. При таких напряжениях труба может деформироваться пластически или даже разрушиться.
Особенно опасны циклические температурные нагрузки, когда трубопровод многократно нагревается и охлаждается. Каждый цикл создает усталостные повреждения в металле. Со временем они накапливаются, что приводит к образованию трещин. Исследования показывают, что усталостная долговечность стали под воздействием цикличных перепадов снижается в 5-10 раз по сравнению с постоянной нагрузкой.
Методы компенсации
Инженеры разработали множество способов борьбы с тепловым расширением. У каждого есть преимущества и особенности применения. При изготовлении стальных трубопроводов нужно изначально предусматривать один или несколько методов компенсации.
П-образные компенсаторы – самое простое и надежное решение. Они работают как гигантская пружина, которая поглощают удлинение трубы за счет упругой деформации изгиба. Расчет П-образного компенсатора основан на балочной теории. Оптимальная длина плеча компенсатора L определяется из условия допустимого напряжения изгиба. Для типичного случая она рассчитывается по формуле: L = √(3 × D × ΔL × E / σдоп), где D – диаметр трубы, ΔL – компенсируемое удлинение.
Сильфонные компенсаторы – гофрированные металлические элементы, способные сжиматься и растягиваться. Один качественный сильфон может компенсировать удлинение до 200-300 мм. Это эквивалентно работе П-образного компенсатора длиной в несколько метров. Но их стоимость в 3-5 раз выше, и срок службы ограничен 10-15 годами при интенсивной эксплуатации.
Скользящие опоры
Позволяют трубе свободно перемещаться в одном направлении, фиксируют ее только в определенных точках. Для правильного размещения неподвижных и подвижных опор нужно понимать механику конструкций.
Неподвижные опоры называются анкерными. Они должны воспринимать все силы, которые возникают в результате теплового расширения участка трубопровода. Расчетная нагрузка на анкерную опору составляет F = E × A × α × ΔT, где A — площадь поперечного сечения трубы. Для трубы диаметром 500 мм с толщиной стенки 10 мм при нагреве на 150° C эта сила достигает 300 кН, что требует обустройства мощного фундамента для опор.
Скользящие опоры должны максимально снижать трение при перемещении трубы. В современных конструкциях используются политетрафторэтиленовые (PTFE) накладки с коэффициентом трения 0,05-0,10. Это в 10 раз меньше, чем у обычной стали, которая взаимодействует с металлом.
Интервал между скользящими опорами рассчитывается из условия допустимого прогиба под собственным весом и не должен превышать L = (384 × E × I × fдоп / (5 × q))^0,25, где I – момент инерции сечения, q – распределенная нагрузка.
Предварительное напряжение – превентивный подход к компенсации температурных расширений
Метод предварительного напряжения основан на создании в трубопроводе искусственных напряжений. По знаку они противоположны термическим. При монтаже труба принудительно растягивается или сжимается, а затем закрепляется в этом состоянии. При последующем нагреве термические напряжения частично компенсируются предварительными, снижая общий уровень нагрузки.
Расчет предварительного напряжения требует точного знания рабочих температур. Только так возможно обеспечить равномерное распределение напряжений в рабочем диапазоне. Но этот метод применяется только при стабильных температурных режимах, требует высокой точности монтажа.
Материаловедческие решения – особенности правильного выбора стали
Выбор стали для трубопровода влияет на тепловое расширение. Изготовление стальных трубопроводов из специальных сплавов с низким коэффициентом расширения может упростить компенсацию.
Инварные стали содержат 36% никеля, их коэффициент расширения всего 1,2 × 10⁻⁶ 1/°C в диапазоне температур 20-100° C. Это в 10 раз меньше обычной стали. Но их стоимость в 15-20 раз выше, что ограничивает применение критически важными участками.
У аустенитной нержавеющей стали типа 316L коэффициент расширения выше (17-18 × 10⁻⁶ 1/°C). Но они отличаются высокой пластичностью и лучше переносят циклические деформации. Их предел текучести при 200° C составляет 180-200 МПа. Это обеспечивает больший запас по напряжениям.
Практические рекомендации, как избежать типичных ошибок
Изготовление стальных трубопроводов без учета нюансов часто оборачивается дорогостоящими ремонтами. Недостаточная оценка влияния температурных деформаций при пуске системы – одна из распространенных ошибок. Холодный пуск может создать термические напряжения, которые превышают расчетные в 1,5-2 раза из-за неравномерного прогрева. Правильный пуск предусматривает постепенный подъем температуры со скоростью не более 50-100° C в час для толстостенных труб.
Вторая проблема – неправильное размещение компенсаторов. Они должны устанавливаться на прямых участках, вдали от поворотов и тройников, где концентрация напряжений максимальна. Расстояние до ближайшего фитинга должно составлять не менее 5 диаметров трубы.
Третий важный аспект – обслуживание скользящих опор. Накопление грязи, коррозия направляющих, износ антифрикционных материалов превращают подвижную опору в неподвижную. Это кардинально меняет схему деформации трубопровода. Регламентные работы должны включать очистку, смазку и при необходимости замену изношенных элементов.
Экономические аспекты
Экономическая оценка методов компенсации теплового расширения помогает выбрать оптимальное решение. Установка П-образного компенсатора стоит 15-25 тысяч рублей, а сильфонного – 80-120 тысяч. Цена систем скользящих опор варьируется от 200 до 300 тысяч рублей на 100 метров трубопровода.
Но затраты на компенсацию температурных расширений незначительные по сравнению с расходами на ликвидацию аварий и их последствий. Разрушение магистрального трубопровода приносит десятки миллионов рублей прямых потерь, не считая ущерба от простоя производства и экологических последствий. Статистика показывает, что 15-20% аварий связаны с недостаточной оценкой термических воздействий.
Тепловое расширение как конструктивный элемент
Современные методы расчета и технологии изготовления позволяют обустраивать трубопроводы, способные безопасно работать при температурных перепадах в сотни градусов. Следует помнить, что тепловое расширение – не враг инженера, а физический закон, который нужно правильно использовать. Понимание его природы и методов управления им отличает профессионального проектировщика от дилетанта, а надежную систему – от потенциально опасной.
